La Pirámide Normativa de la Sociedad Nuclear Española (en adelante SNE) es una aplicación Web diseñada para facilitar a todo el público la consulta de la normativa relacionada con el sector nuclear, a través de una interfaz intuitiva y dinámica.
La aplicación presenta los documentos en una estructura piramidal, de manera que los situados en la parte superior de la pirámide (Nivel 1) serán los de mayor jerarquía, desde un punto de vista legislativo, mientras que los situados en el nivel inferior (Nivel 5) serán los de menor grado de obligatoriedad legal.
La Aplicación Web consta de tres módulos:
- M1 - Criterios de Búsqueda: En este módulo se pueden imponer condiciones de búsqueda de forma que se filtren los documentos según el criterio indicado por el usuario.
- M2 - Pirámide: Este módulo aporta dos vistas, una de carácter global con información sobre los documentos existentes en cada nivel, y otra donde se presenta una galería de documentos para el nivel seleccionado.
- M3 - Listado de Documentos: En el módulo de Listado de Documentos se muestran las normas que cumplen los criterios impuestos en el módulo de Criterios de Búsqueda.

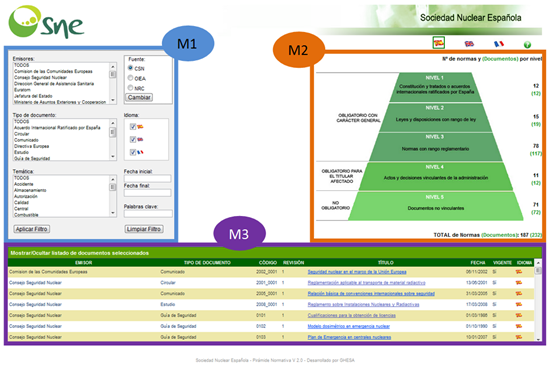

A continuación se muestra un esquema donde se puede identificar la ubicación de cada uno de los tres módulos:
En los siguientes apartados de esta Guía de Ayuda, se describe el funcionamiento de cada uno de los módulos que forman parte de esta aplicación.
M1 – Criterios de Búsqueda

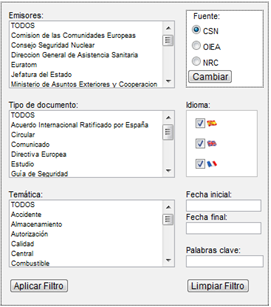

En este módulo se pueden imponer las condiciones de búsqueda. Inicialmente no habrá ningún filtro marcado, por lo que, por defecto se muestran todos los documentos contenidos en la base de datos de la Pirámide Normativa. En la figura adjunta se reproduce el interfaz de usuario del módulo de Criterios de Búsqueda:
En los siguientes puntos se describe el funcionamiento de cada uno de los elementos de este módulo:
- Emisores: En este filtro se muestran los emisores de documentos existentes en la aplicación. Para seleccionar (o deseleccionar) los emisores se debe hacer click sobre cada uno de ellos, utilizando CTRL o SHIFT para una selección múltiple.
- Fuente: Mediante esta lista de botones circulares podemos seleccionar de forma exclusiva cada una de las fuentes de documentación de las que se recoge normativa en la aplicación. Este criterio de filtrado requiere que se haga click en el botón “Cambiar”, para que se haga efectiva la acción que produce. De esta forma se alterna entre las tres fuentes de documentación que contiene la aplicación: CSN, OIEA y NRC.
- Tipo de documento: Se pueden seleccionar los tipos de documento existentes en la aplicación. Para seleccionar (o deseleccionar) el tipo de documento se debe hacer click sobre cada uno de ellos, utilizando CTRL o SHIFT para una selección múltiple.
- Idioma: Para poder seleccionar en que idiomas se quieren obtener los documentos se deben seleccionar las casillas correspondientes haciendo click sobre ellas. Se pueden hacer todas las combinaciones que se deseen. Por defecto se mostrarán todos.
- Fecha inicial y Fecha final: Adicionalmente a la búsqueda, se puede seleccionar un rango de fechas de emisión de documento. Si no se introduce ninguna fecha, no se impone ninguna restricción en cuanto a la fecha de edición.
- Temática: Por último, se pueden seleccionar temáticas de las que debe tratar el documento. Para seleccionar (o deseleccionar) las temáticas se debe hacer click sobre cada uno de ellos, utilizando CTRL o SHIFT para una selección múltiple. Si se selecciona más de una temática, se buscarán documentos que estén relacionados con todas ellas.
- Palabras clave: este filtro que acepta el número que deseemos de palabras separadas por espacios obliga a que las palabras contenidas en la caja de texto aparezcan en el título del documento.
- Aplicar Filtro: Mediante este botón se restringe la relación de normativas consideradas, tanto para la Pirámide como para el Listado de Documentos, de forma que sólo se considerarán los documentos que cumplen todos los criterios impuestos en el filtro.
- Limpiar Filtro: Mediante este botón se eliminan todas las condiciones impuestas previamente, por lo que se volverán a contemplar todos los documentos existentes en la base de datos.
M2 – Pirámide

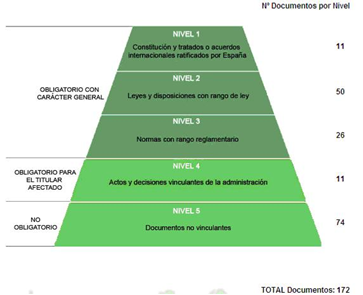

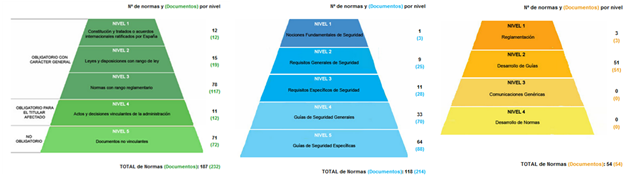

En este módulo se presenta información sobre los documentos que cumplen los criterios impuestos, tal como puede apreciarse en la figura siguiente:

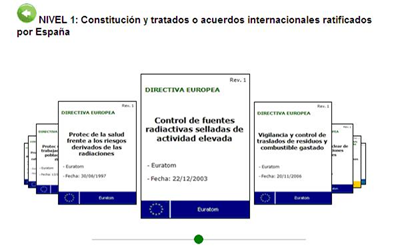

Pulsando sobre cualquiera de los niveles, se accede a la vista de Galería, donde se muestra una portada representativa de cada documento del nivel seleccionado que cumple los criterios impuestos.
Cada portada está formada por:
- La revisión del documento, en la esquina superior derecha.
- El tipo de documento, en la zona superior izquierda.
- El título del documento, en el centro.
- El emisor, a continuación del título.
- La fecha de emisión del documento, a continuación del emisor.
- El logotipo del emisor, en el pie de la portada.
Pulsando sobre la portada se abre el documento correspondiente en formato PDF y pulsando sobre la flecha verde se retorna a la vista Pirámide.
M3 – Listado de Documentos

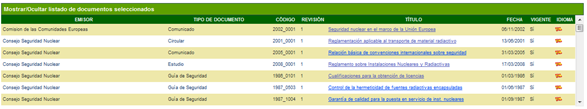

El Listado de Documentos permite mostrar, en forma de tabla, los documentos que cumplen los criterios establecidos anteriormente.
Como puede apreciarse en la figura anterior para cada documento se muestra la siguiente información:
- Emisor del documento.
- Tipo de documento.
- Código del documento, que consiste en un código de 9 caracteres, los cuatro primeros identifican el año de emisión del documento, el quinto carácter es una barra baja de separación ( _ ), y los cuatro últimos son la identificación del documento.
- Si se trata de una ley o resolución, estos últimos cuatro dígitos son la identificación de la ley.
- Si se trata de un estudio, comentario, etc. los cuatro dígitos son el orden en el que se emitió el documento dentro del mismo año, la misma entidad emisora y el mismo tipo de documento.
- Si el documento es una guía de seguridad los cuatro últimos dígitos serán el número de la guía.
- Si el documento es una instrucción del CSN los cuatro últimos dígitos estarán formados por el número de instrucción.
- Revisión del documento.
- Título del documento, que contiene un enlace al documento original en formato PDF.
- Fecha de emisión del documento.
- Vigente: Campo tipo Si/No, que indica la vigencia o no vigencia del documento en cuestión.
- Idioma: campo gráfico que muestra una bandera indicando el idioma en que se encuentra redactado el documento.
- Relevancia: En el caso de haber seleccionado una o más temáticas, aparece un campo calculado que cuantifica el nivel de relevancia que posee el documento respecto a las temáticas buscadas, aplicando la siguiente fórmula:
- Siendo n = nº de temáticas consideradas.
- Ti = 1 si la temática i-esima aparece en el título y Ti = 0 en caso contrario.
- Oi = nº de veces que aparece la temática i-esima en el documento.
- M = nº total de palabras significativas existentes en el documento.
En definitiva la Relevancia tomará un valor entre 0 y 100 que pretende medir hasta que punto puede considerarse el documento como una monografía sobre las temáticas seleccionadas.
Este listado puede mostrarse u ocultarse, según desee el usuario, sin más que pulsar sobre el texto “Mostrar / Ocultar”.
Cabe destacar que la información presente en el módulo Pirámide y la presente en el módulo Listado de Documentos estará siempre sincronizada según el filtro impuesto en el módulo Criterios de Búsqueda.
